Einleitung

Enermax hat eine neue Netzteilserie namens REVOLUTION D.F. 12 vorgestellt. Laut Herstellerangaben handelt es sich bei den neuen Netzteilen, mit einer Tiefe von nur 122 mm, um das bisher weltweit kleinste ATX 3.1-Netzteil am Markt. Wir durften das Revolution D.F. 12 weiß 850W auf den Prüfstand schicken!

Bild 1/10 (Galerie öffnen)

Über Enermax

Die Enermax Technology Corporation wurde 1990 in Taiwan gegründet und entwickelte sich zu einem der weltweit führenden Hersteller von PC-Komponenten wie Netzteilen, Gehäusen, Lüftern, Tastaturen, externen Festplattengehäusen und anderen Peripheriegeräten. Der Hauptsitz der Unternehmensgruppe befindet sich seit 2000 in Taoyuan, Taiwan.Fünf Tochtergesellschaften und zahlreiche Partner rund um den Globus bilden ein ausgezeichnetes Netzwerk für den Vertrieb der Enermax-Produkte sowie ODM- und OEM-Aktivitäten. Neben Deutschland besitzt Enermax Niederlassungen in Frankreich, den USA, Japan und seit 2008 auch in China. Seit 2004 ist die Enermax Technology Corporation auch an der taiwanesischen Börse notiert.

Datenblatt

• Lüfter: 115mm, semi-passiv • Lautstärke: <37.80dB(A) (laut Hersteller), 37.87dB(A) (laut Cybenetics Zertifikat, 115V), 37.49dB(A) (laut Cybenetics Zertifikat, 230V) • Kabelmanagement: vollmodular • Anschlüsse: 1x 20/24-Pin, 2x 4/8-Pin ATX12V, 1x 16-Pin PCIe 5.1 12V-2x6 (12+4-Pin, gesamt max.: 600W), 3x 6/8-Pin PCIe, 8x SATA, 4x IDE • Durchschnittliche Effizienz: >90% (laut Hersteller), 86.22% (laut Hersteller, 115V), 89.6% (laut Cybenetics Zertifikat, 115V), 91.67% (laut Cybenetics Zertifikat, 230V) • Zertifikate laut Hersteller: 80 PLUS Gold (laut Hersteller, 115V) • Zertifikate laut 80 PLUS: 80 PLUS (115V, laut 80 PLUS Zertifikat) • Zertifikate laut Cybenetics: ETA-Platinum (115V, laut Cybenetics Zertifikat), ETA-Platinum (230V, laut Cybenetics Zertifikat), LAMBDA-S+ (115V, laut Cybenetics Zertifikat), LAMBDA-S+ (230V, laut Cybenetics Zertifikat) • Abmessungen (BxHxT): 150x86x122mm • Herstellergarantie: 10 Jahre • +3.3V: 20A • +5V: 20A • +12V: 70.8A • -12V: 0.4A • +5Vsb: 3A • Anzahl 12V-Schienen: 1 • PFC: aktiv • Formfaktor: ATX PS/2 • Spezifikation: ATX 3.1 • Besonderheiten: ErP Lot 6, unterstützt Haswell C6/C7 Low-Power States, White Build-kompatibel • Farbe: weiß • Gewicht: 2.30kg
Preis: 128,60 Euro (Stand: 01.08.2024)

Testsystem

• Mainboard: ASUS ROG Strix X670E-E Gaming WIFI • Prozessor: AMD Ryzen 9 7950X • Arbeitsspeicher: Kingston FURY Renegade RGB DIMM Kit 32GB DDR5-6000 • Grafikkarte: KFA2 GeForce RTX 4080 SUPER SG • Prozessorkühler: Alpenföhn Gletscherwasser 360 High Speed • Wärmeleitpaste: Arctic MX-5 • Soundkarte: Creative Sound BlasterX AE-5 PLUS • Festplatte: KIOXIA EXCERIA PRO SSD 2TB • Gehäuse: be quiet! Silent Base 802 weiß • Betriebssystem: Windows 11 • Peripherie: Razer Viper Ultimate, Sharkoon PureWriter RGB, EPOS Sennheiser GSP 670 • Monitor: LG UltraGear 34GN850-B • Zimmertemperatur: ca. 21°C
• Sonstiges: Chroma Teststation

Technik & Ausstattung

Technik

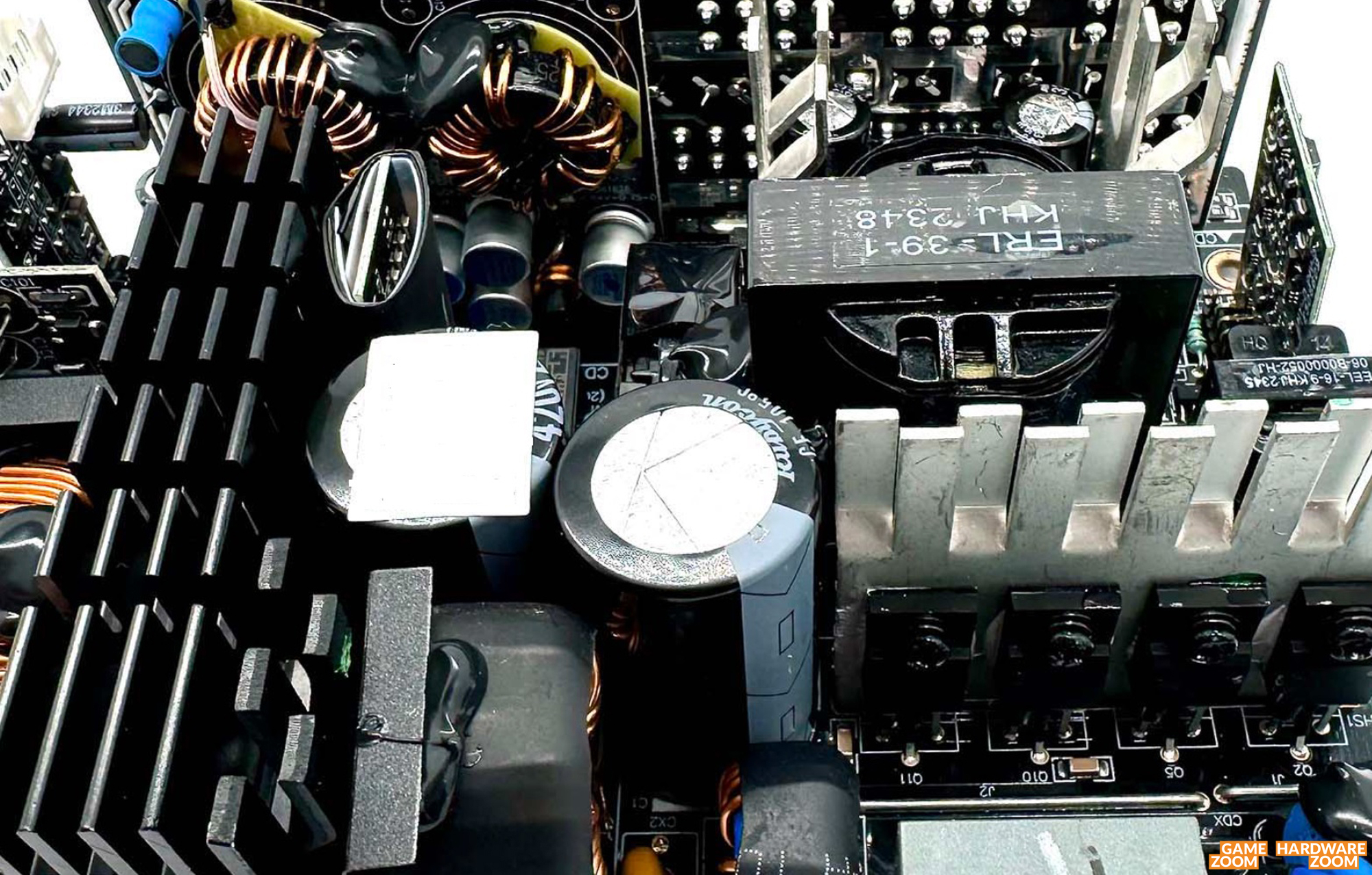

Das Enermax Revolution D.F. 12 weiß 850W besitzt ein voll-modulares Kabelmanagement und setzt auf einen sehr hohen Wirkungsgrad (durchschnittlich 92 Prozent). Darüber hinaus punktet die PSU mit einem effektiven 12-cm-Lüfter mit Semi-passiv-Steuerung. Die Plattform kommt aus dem Hause RSY. Zum Einsatz kommt ein Full-Bridge-Design mit LLC-Resonanzwandler mit Synchronous Rectification und nachgeschalteten DC-DC-Spannungswandlern auf der Sekundärseite. Zwei japanische 105°C-Kondensatoren von Rubycon bilden die Primärseite - Nennleistung 270uF 420V, also insgesamt 540uF. Alles in allem eine sehr gute Bauteilauswahl. Die Lötqualität im Innenraum ist einwandfrei.

Bild 9/10 (Galerie öffnen)

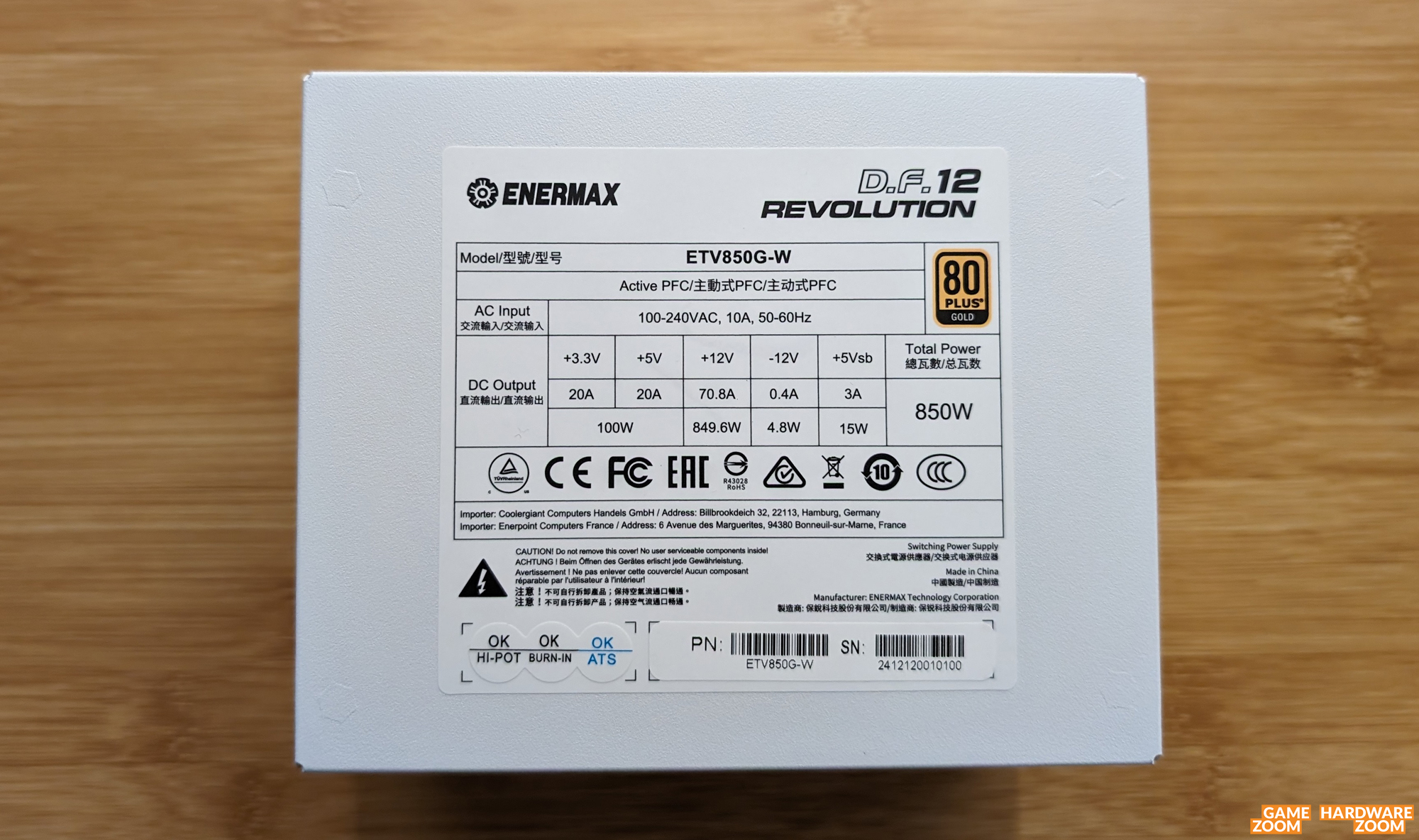

Bei der 850-Watt-Version ist die 12-Volt-Leitung für bis zu 70.8 Ampere ausgelegt (Single-Rail). Diese Leistung reicht locker für jedes moderne High-End Gaming-System aus. Ebenfalls besitzt das Netzteil die ErP Lot 6 EU-Norm. Diese Norm schreibt vor, dass ein Computersystem im Standby-Betrieb und im ausgeschalteten Zustand nicht mehr als 1 Watt verbrauchen darf, seit Januar 2012 liegt die Obergrenze sogar bei 0,5 Watt. Nur Computersysteme, die zukünftig diese Norm erfüllen, werden die CE-Zertifizierung erhalten.

Bild 8/10 (Galerie öffnen)

ATX 3.0/3.1

ATX 3.0 ist ein neuer Standard für PC-Netzteile, welcher maßgebliche Spezifikationen wie Anschlüsse, Schutzschaltungen und Spannungstoleranzen regelt. Dabei gilt es, Intels neuen ATX-Standard nicht mit dem bekannten und gleichnamigen Formfaktor für Netzteile, Gehäuse und Mainboards zu verwechseln.
Die wichtigsten Aspekte an ATX 3.0:
• jedes ATX-3.0-Netzteil kann, muss aber keinen 12VHPWR-Anschluss besitzen • ATX-3.0-Netzteile benötigen eine erhöhte Toleranz gegenüber hohen Leistungsspitzen (Ab 450 Watt 150 % der Nennleistung, mit 12VHPWR-Anschluss 200 %) • mehr Effizienz im Niedriglastbereich (60 % Effizienz werden für 10 W oder 2 % der Leistung notwendig) • eine schnellere Übermittlung des Einschaltsignals • Cybenetics als neuer Zertifizierungsstandard neben 80 PLUS
Neuerungen von ATX 3.1:
• ATX 3.1 schreibt Herstellern jetzt die Nutzung des überarbeiteten Grafikkartensteckers 12V-2×6 vor

Schutzschaltungen

Schutzschaltungen	Vorhanden	Getestet/Bestanden
ÜBERSPANNUNGSSCHUTZ (OVP)	Ja	Ja/Ja
UNTERSPANNUNGSSCHUTZ (UVP)	Ja	Ja/Ja
KURZSCHLUSSSCHUTZ (SCP)	Ja	Ja/Ja
ÜBERSTROMSCHUTZ (OCP)	Ja	Ja/Ja
ÜBERLASTSCHUTZ (OLP)	Ja	Ja/Ja
ÜBERHITZUNGSSCHUTZ (OTP)	Ja	Ja/Ja

Ausstattung

Über folgende Anschlüsse verfügt das Netzteil:

Bild 10/10 (Galerie öffnen)

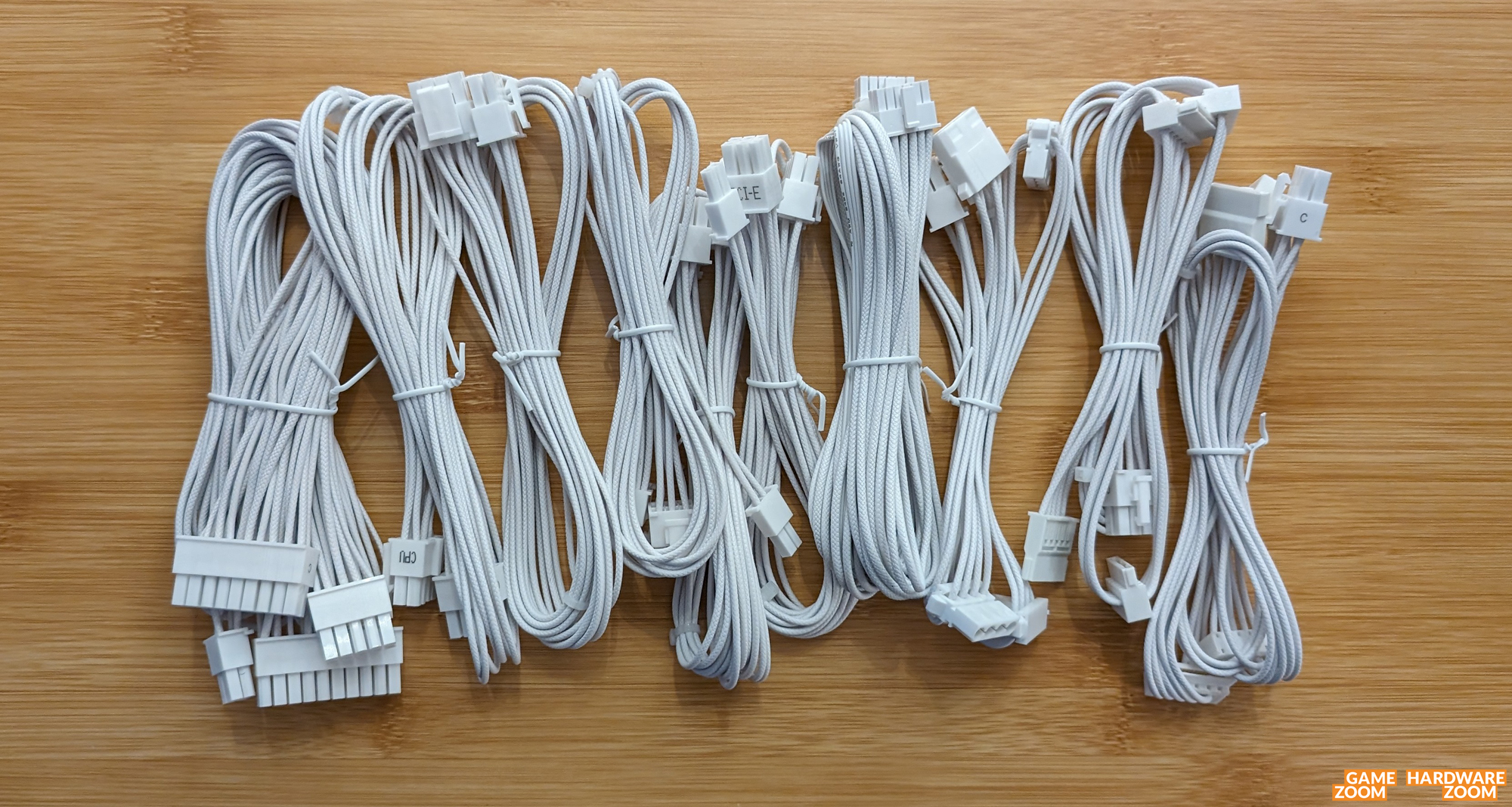

Sämtliche Kabelstränge sind abnehmbar.

Bild 3/10 (Galerie öffnen)

Der Lieferumfang besteht aus: Enermax Revolution D.F. 12 weiß 850W Netzteil, Montageschrauben, Kabel, Kaltstromkabel, PSU Jumper Bridge, weiße Kabelkämme und Bedienungsanleitung.

Verarbeitung & Preis

Verarbeitung

Das kompakte Netzteil (150x86x122 mm; knapp 2.3 Kilogramm) wurde sehr sauber verarbeitet, weist keine Verarbeitungsschwächen auf und hinterlässt auch optisch gesehen einen guten Eindruck.

Bild 7/10 (Galerie öffnen)

Sämtliche Anschlüsse und Kabel glänzen durch eine ordentliche Qualität und hochwertige Materialien. Die Single-Sleeved-Kabel sehen nicht nur schick aus, sondern tragen auch zu einem aufgeräumten System bei und verbessern den Luftfluss im Gehäuse, was wiederum für geringere Temperaturen sorgt. An der Länge der Kabel gibt es nichts zu kritisieren, da diese ausreichend dimensioniert sind für sämtliche Midi-/Big-Tower. Beim Revolution D.F. 12 bekommt der Käufer 10 Jahre Garantie.

Preis und Verfügbarkeit

Das Enermax Revolution D.F. 12 weiß 850W ist ab sofort im Handel erhältlich. Der Preis beträgt 128,60 Euro (Stand: 01.08.2024).

Spannungen

Enermax Revolution D.F. 12 weiß 850W - Spannungen

Leistung und Stabilität der Hauptschienen

Toleranz (max.)

12.6 Volt

gemessene Durchschnittswert

12.11 Volt

Sollwert

12 Volt

Toleranz (min.)

11.40 Volt

Alle drei Hauptschienen liefen während unserer Testphase (16 Tage) einwandfrei, und die minimalen Schwankungen lagen alle innerhalb der strengen 3%-Toleranzgrenze (ATX 3.0).

Restwelligkeit

Enermax Revolution D.F. 12 weiß 850W - Restwelligkeit

Restwelligkeit-Messungen

100% Last

19 mV

90% Last

18 mV

80% Last

17 mV

70% Last

16 mV

60% Last

15 mV

50% Last

14 mV

40% Last

13 mV

30% Last

12 mV

20% Last

11 mV

10% Last

10 mV

Die Restwelligkeitswerte unseres Testmusters geben keinen Anlass zur Kritik. Sämtliche Werte sind perfekt.

Erklärung zur Restwelligkeit: Die Restwelligkeit-Messungen zeigen die Qualität der ausgegebenen Spannungen.

Lautstärke & Temperatur

Enermax Revolution D.F. 12 weiß 850W - Temperaturen

Temperatur am Gehäuse und im Innenraum

Gehäuse

30 °C

Innenraum

24 °C

Enermax Revolution D.F. 12 weiß 850W - Lautstärke

Entfernung: ca. 1 Meter - Lautstärke: < 0,01 Atmen in 30 cm Entfernung / 0,1 Rauschende Blätter / 0,3 Flüstern / 0,5 Der eigene Atem / 1 Ruhige Wohnstraße / 2 Unterhaltung - weniger ist besser

Load (Lüfter: 2.030 U/min)

0.40 Sone

Idle (Lüfter: 0 U/min)

0 Sone

Als Lüfter kommt ein 120-mm-DBB-Modell von Zeta Group (Modell ZFB122512M) zum Einsatz. Dank der Semi-passiv-Steuerung bleibt der Fan bei einer Auslastung von bis zu 50 Prozent inaktiv. Unter Volllast ist unser Testmuster hörbar, aber nicht laut.

Bild 4/10 (Galerie öffnen)

Praktisches Feature: Die patentierte DFR (Dust Free Rotation) Technologie reduziert die Staubansammlung an den Lüfterblättern, indem sie nach dem Starten des Netzteils, der Lüfter für einige Sekunden mit hoher Drehzahl rückwärts dreht. Dies beugt langfristige Staubablagerung vor. Danach kehrt es zum normalen Passivbetrieb zurück.

Leistungsaufnahme

Enermax Revolution D.F. 12 weiß 850W - Leistungsaufnahme

gesamte System - ohne Monitor

Load (100%)

763 Watt

Idle (Desktop)

101 Watt

Standby

0.94 Watt

Off

0 Watt

Unser High-End-Testsystem - bestehend aus einer GeForce RTX 4080 SUPER Grafikkarte in Kombination mit einem AMD Ryzen 9 7950X Prozessor - konnten die PSU nicht an ihr Limit bringen. Bemerkenswert: Der geringe Verbrauch im Standby-Betrieb.

Wirkungsgrad

Ein verdientes 80PLUS-Gold-Zertifikat.

Fazit & Wertung

„

Christoph meint: Modernes und kompaktes ATX 3.1 Power-Netzteil!

“

Mit dem Revolution D.F. 12 weiß 850W liefert Enermax ein kompaktes und technisch einwandfreies Netzteil ab. Unser Testmuster punktet mit einer erstklassigen Technik, hochwertigen Bauteilen und einer modernen DC-DC-Technologie (inkl. ATX 3.1). Ebenfalls mit von der Partie sind sämtliche Schutzschaltungen, top Messwerte und ein durchdachtes Kabelmanagement (Länge, Menge der Anschlüsse). Abschließend sprechen auch der hohe Wirkungsgrad und die lange Garantiezeit von 10 Jahren für die PSU. Schade bloß, dass der Lüfter unter Last gut hörbar ist und der Verkaufspreis recht hoch angesetzt ist.

Leistung

93

Technik

95

Ausstattung

95

Temperatur

92

Lautstärke

87

Verarbeitung

95

Preis

80

Richtig gut

ordentliche Leistung
moderne und ausgereifte Technik
sehr hoher Wirkungsgrad
Verarbeitungsqualität
hochwertige Bauteile
Lötqualität
semi-passiv Lüftersteuerung
zahlreiche Anschlüsse
1x 16-Pin PCIe 5.1 12V-2x6 Stromstecker
ATX 3.1
abnehmbare Kabelstränge (voll-modular)
Länge der Kabel
sämtliche Schutzschaltungen vorhanden
praktische DFR-Funktion
schickes "White"-Design
10 Jahre Garantie

Verbesserungswürdig

kein Schnäppchen
Kabel recht steif
Lüfter unter Last hörbar
